Karpenter 적용기

우리 서비스 (여행업) 특성상 직장인들이 퇴근한 시간대인 21-23시 정도에 트래픽이 급증하는 케이스들이 많다.

또한, 다른 여러 플랫폼들에도 운임을 제공하고 있으며 해당 플랫폼들이 캐싱을 위해 한번에 많은 운임을 조회해가는 경우들이 존재한다.

이러한 상황에서 운영 초반에 다음과 같은 순서로 문제들이 발생하는 경우가 빈번했다.

hpa limit 도달 -> Cluster Autoscaler 동작 -> 노드가 프로비저닝 되는 동안 서버 처리 속도 지연으로 alb health check 지연 -> pod가 unhealthy 살태로 빠지면서 트래픽을 받지 못해 503 에러 발생

이런 장애들을 몇번 겪으면서 이를 해결하기 위해 다양한 해결책을 준비했는데 이번에는 비용 절감과 노드 프로비저닝 속도 향상을 위한 karpenter로의 전환에 대해 이야기해보려 한다.

Cluster Autoscaler vs Karpenter

Cluster Autoscaler

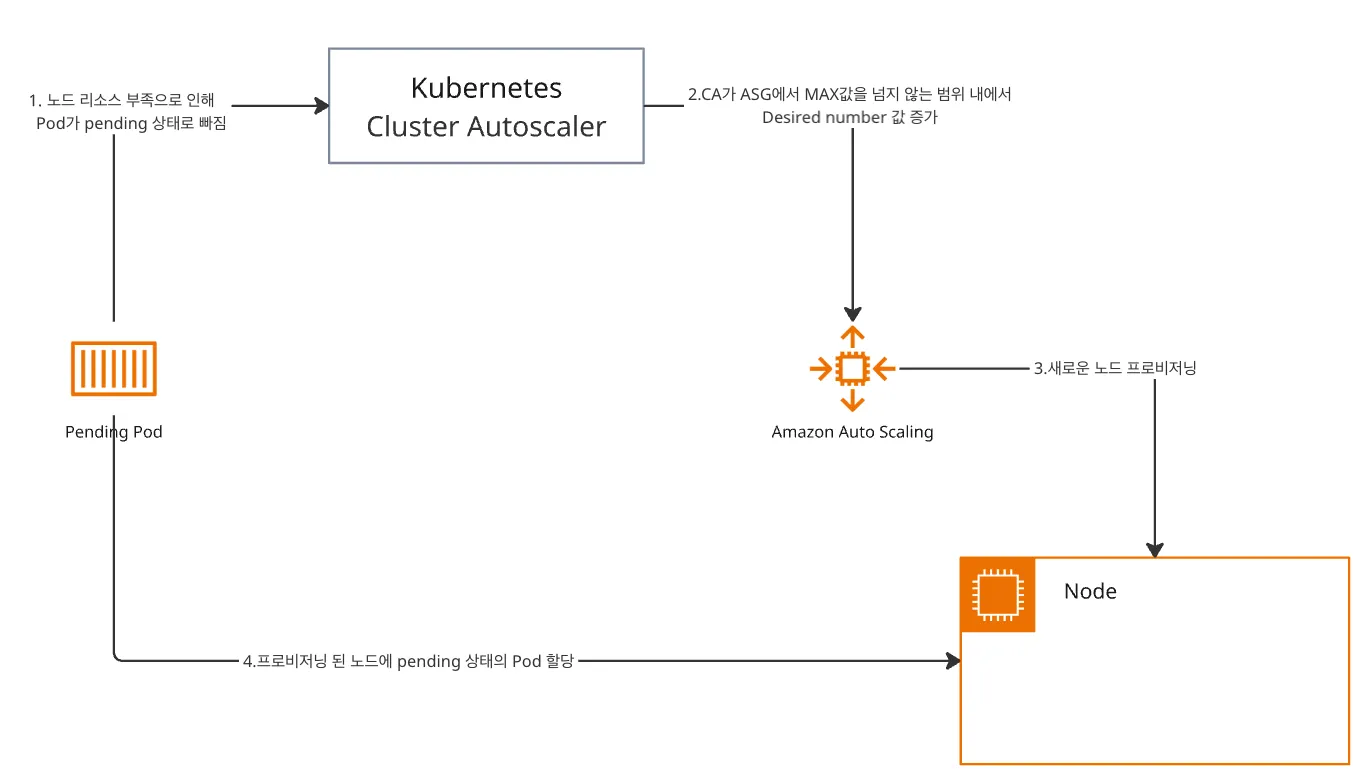

참고: Amazon EKS-Cluster Autoscaler Cluster Autoscaler arch

Cluster Autoscaler는 기본적으로 AWS Auto Scaling Group(이하 ASG)를 기반으로 동작한다.

HPA가 한계점까지 도달해 Pending 상태의 Pod를 CA가 감지하면 ASG를 호출하여 사전에 설정한 MAX 값을 넘지 않는 범위 내에서 노드 수를 늘리게된다.

이러한 과정 속에서 ASG를 거쳐야 하기에 노드 프로비저닝 시간이 약 1분 정도로 상대적으로 느리다.

또한, 비용 절감을 위해 Spot 인스턴스를 적절히 섞어서 사용하고 싶었으나 CA는 정해진 인스턴스 타입으로만 Scale out이 가능하다.

Karpenter

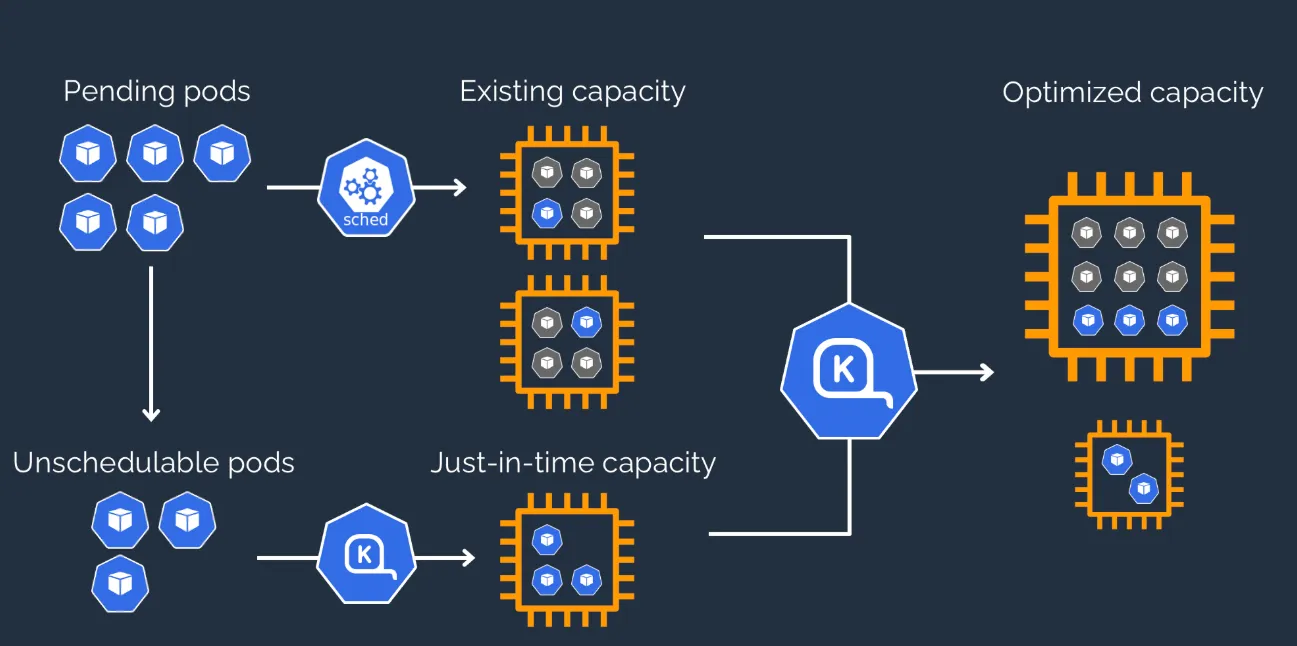

참고: Amazon EKS-Cluster Karpenter Karpenter arch

Karpenter의 경우 unscheduled된 Pod를 관찰하다가 별도로 정의한 Provisioner를 통해 직접 노드를 프로비저닝한다.

이로 인해, CA에 비해 빠른 Scale out이 가능하며 자원에 여유가 있을때 파드를 옮기고 노드를 내리는 과정 역시 빠르게 가능하다는 장점이 있다.

Karpenter 적용 과정

참고: Getting Started with Karpenter

Subnet, Security Group에 Tag 추가

Karpenter controller가 노드를 띄울 때 필요한 데이터 수집을 위해 사용하는 Subnet과 Security group에 Tag 추가가 필요하다.

key: karpenter.sh/discovert
value: {cluster name}

karpenter controller, NodePool, NodeClass 설치

내부적으로 Terraform을 사용하고 있어 Terraform 코드로 작성해보았다.

locals {
  eks_name              = var.eks_name
  cluster_endpoint      = var.cluster_endpoint
  irsa_role_name        = var.irsa_role_name
  instance_profile_name = var.instance_profile_name
  queue_name            = var.queue_name
}

resource "helm_release" "karpenter" {
  name = "karpenter"

  repository       = "oci://public.ecr.aws/karpenter"
  create_namespace = true
  namespace        = "karpenter"
  chart            = "karpenter"
  version          = "1.3.3"
  upgrade_install  = true

  set {
    name  = "settings.clusterName"
    value = local.eks_name
  }

  set {
    name  = "settings.interruptionQueueName"
    value = local.queue_name
  }
}

resource "kubernetes_manifest" "karpenter_provisioner" {
  manifest = {
    apiVersion = "karpenter.sh/v1"
    kind       = "NodePool"
    metadata = {
      name = "karpenter-node-pool"
    }
    spec = {
      template = {
        spec = {
          nodeClassRef = {
            group = "karpenter.k8s.aws"
            kind  = "EC2NodeClass"
            name  = "karpenter-node-template"
          }
          requirements = [
            {
              key      = "karpenter.sh/capacity-type"
              operator = "In"
              values   = ["spot", "on-demand"]
            },
            {
              key      = "node.kubernetes.io/instance-type"
              operator = "In"
              values   = ["m7i-flex.2xlarge", "m7i.2xlarge", "m5.2xlarge", "m5a.2xlarge", "m5ad.2xlarge", "m5n.2xlarge"]
            },
            {
              key      = "topology.kubernetes.io/zone"
              operator = "In"
              values   = ["ap-northeast-2a", "ap-northeast-2c"]
            }
          ]
          expireAfter = "60m"
        }
      }
      limits = {
        cpu    = "1000"
        memory = "1000Gi"
      }
    }
  }

  depends_on = [
    helm_release.karpenter
  ]
}

resource "kubernetes_manifest" "karpenter_node_template" {
  manifest = {
    apiVersion = "karpenter.k8s.aws/v1"
    kind       = "EC2NodeClass"
    metadata = {
      name = "karpenter-node-template"
    }
    spec = {
      role = local.irsa_role_name
      amiSelectorTerms = [
        {
          alias = "al2023@v20250403"
        }
      ]
      subnetSelectorTerms = [
        {
          tags = {
            "karpenter.sh/discovery" = local.eks_name
          }
        }
      ]
      securityGroupSelectorTerms = [
        {
          tags = {
            "karpenter.sh/discovery" = local.eks_name
          }
        }
      ]
      instanceProfile = local.instance_profile_name
      blockDeviceMappings = [
        {
          deviceName = "/dev/xvda"
          ebs = {
            volumeSize = "1000Gi"
            volumeType = "gp3"
            iops       = 3000
          }
        }
      ]
      tags = {
        "karpenter.sh/discovery" = local.eks_name
      }
    }
  }

  depends_on = [
    helm_release.karpenter
  ]
}

마치며

Karpenter를 적용한 후 가장 좋았던 점은 Spot instance를 적극적으로 활용할 수 있다는 점이었다.

기본적으로 2개의 on-demand node를 사용하면서 추가 트래픽 대응은 Spot을 활용하니 비용적인 측면에서 상당한 이점을 얻을 수 있던 작업이었다.
